Fluides de forage

Fluide de nettoyage ou fluide de forage (air, eau ou mélange, avec additifs éventuels) utilisé pour évacuer les débris en surface, stabiliser le trou de forage, lubrifier et refroidir l'outil de forage.

Fluide de forage dans l'en-tête de rapport

Dans le cas simple où un seul type de fluide est utilisé pendant le forage, celui-ci peut être indiqué dans l'en-tête du rapport (voir Création d'un modèle d'en-tête).

La propriété à ajouter est Fluide de forage.

Fluides de forage dans une piste de rapport

Dans le cas où un ou plusieurs fluides sont utilisés durant le forage, une piste Fluides de forage peut être ajoutée à un Modèle de pistes. Un enregistrement Fluides de forage doit être créé.

Création d'un enregistrement fluides de forage

Pour créer un nouvel enregistrement Fluides de forage voir Création d'un enregistrement.

Représentation des fluides de forage

(1) Sélectionner un enregistrement Fluides forage (ex. F1)

(2) Sélectionner le Modèle de pistes à compléter (ex. DOCUMENTATION)

(3) Rechercher Fluides de forage dans la liste Pistes

(4) Cliquer sur pour ajouter la piste Fluides de forage

(5) La piste Fluides de forage est affichée

(6) Cliquer sur Sauvegarder pour enregistrer les modifications du modèle courant

Saisie des fluides de forage

(1) Placer le curseur à l'extrémité droite de l'en-tête de la piste Fluides de forage. Cliquer sur le bouton .

Le formulaire Fluides de forage permet la création d'une pile de couches. Chaque couche définit un fluide de forage particulier.

Création d'un fluide de forage

(1) Cliquer sur Ajouter une couche pour créer une nouvelle couche

(2) Modifier le Bas de la Profondeur de la couche (ex. 5 m)

(3) (4) Sélectionner le Fluide utilisé dans la couche (ex. Air)

(5) Le fluide est affiché dans la couche

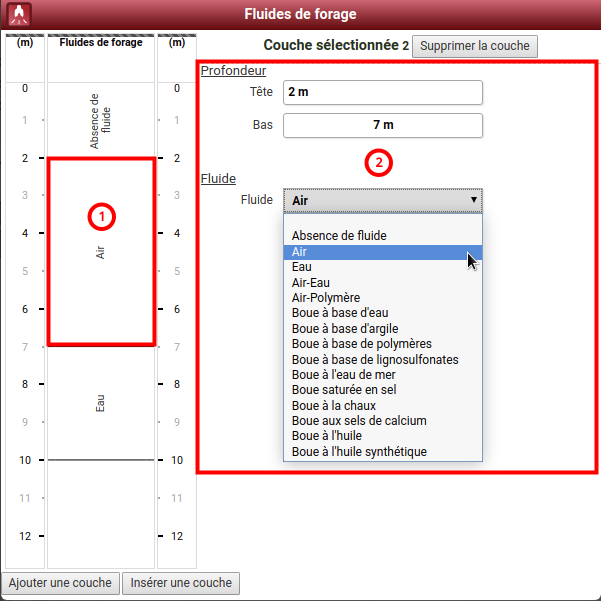

Édition d'un fluide de forage

(1) Cliquer sur la couche à modifier

(2) Modifier les caractéristiques du fluide de forage

Insertion d'un fluide de forage

(1) Sélectionner la couche au-dessus de laquelle va s'insérer une nouvelle couche

(2) Cliquer sur le bouton Insérer une couche

(3) Une nouvelle couche est insérée dans la moitié supérieure de la couche initiale

(4) Saisir les informations de la couche insérée

Suppression d'un fluide de forage

(1) Cliquer sur la couche à supprimer

(2) Cliquer sur le bouton Supprimer la couche

Sauvegarde des fluides de forage

Les fluides de forage sont automatiquement sauvegardés, lorsque vous cliquez en dehors du formulaire.
