Outils de forage

Dispositif fixé sur le train de tiges de forage ou faisant partie intégrante de celui-ci, utilisé lors du forage comme outil de découpage pour pénétrer dans la formation selon la méthode de forage employée.

Outil de forage dans l'en-tête de rapport

Dans le cas simple où un seul outil est utilisé pendant le forage, celui-ci peut être indiqué dans l'en-tête du rapport (voir Création d'un modèle d'en-tête).

La propriété à ajouter est Outil de forage.

Outils de forage dans une piste de rapport

Dans le cas où un ou plusieurs outils sont utilisés durant le forage, une piste Outils de forage peut être ajoutée à un Modèle de pistes. Un enregistrement Outils de forage doit être créé.

Création d'un enregistrement outils de forage

Pour créer un nouvel enregistrement Outils de forage voir Création d'un enregistrement.

Représentation des outils de forage

(1) Sélectionner un enregistrement Outils forage (ex. F1)

(2) Sélectionner le Modèle de pistes à compléter (ex. DOCUMENTATION)

(3) Rechercher Outils de forage dans la liste Pistes

(4) Cliquer sur pour ajouter la piste Outils de forage

(5) La piste Outils de forage est affichée

(6) Cliquer sur Sauvegarder pour enregistrer les modifications du modèle courant

Saisie des outils de forage

(1) Placer le curseur à l'extrémité droite de l'en-tête de la piste Outils de forage. Cliquer sur le bouton .

Le formulaire Outils de forage permet la création d'une pile de couches. Chaque couche définit un outil de forage particulier.

Création d'un outil de forage

(1) Cliquer sur Ajouter une couche pour créer une nouvelle couche

(2) Modifier le Bas de la Profondeur de la couche (ex. 5 m)

(3) Sélectionner la Description de l'Outil utilisé dans la couche (ex. Tricône)

(4) Saisir le Diamètre de l'Outil (ex. 66 mm)

(5) L'outil est affiché dans la couche (ex. Tricône ∅ 66 mm)

Édition d'un outil de forage

(1) Cliquer sur la couche à modifier

(2) Modifier les caractéristiques de la Couche sélectionnée : Profondeur ou Description de l'Outil.

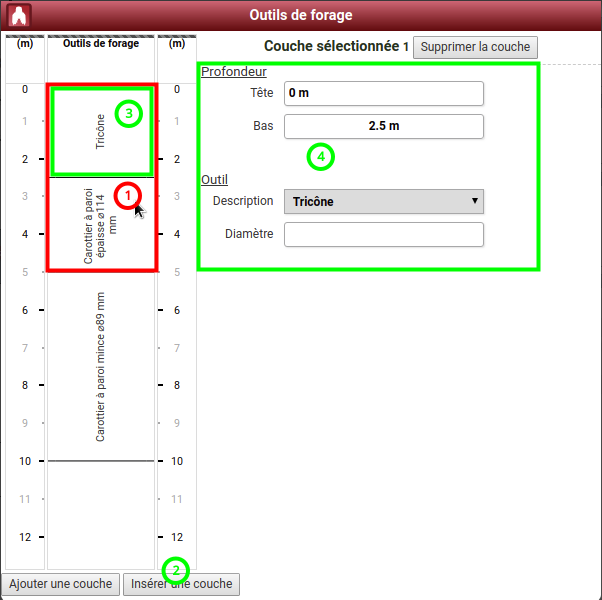

Insertion d'un outil de forage

(1) Sélectionner la couche au-dessus de laquelle va s'insérer une nouvelle couche

(2) Cliquer sur le bouton Insérer une couche

(3) Une nouvelle couche est insérée dans la moitié supérieure de la couche initiale

(4) Saisir les informations de la couche insérée

Suppression d'un outil de forage

(1) Cliquer sur la couche à supprimer

(2) Cliquer sur le bouton Supprimer la couche

Sauvegarde des outils de forage

Les outils de forage sont automatiquement sauvegardés, lorsque vous cliquez en dehors du formulaire.
